SMIL Société de Montage Industriel du Languedoc

INSTALLATION CLÉ EN MAIN :

PROCESS - INGÉNIERIE - FABRICATION - MONTAGE

Étude des besoins et définition des procédés de traitement des matériaux

Conception, design, fabrication et montage de l'installation

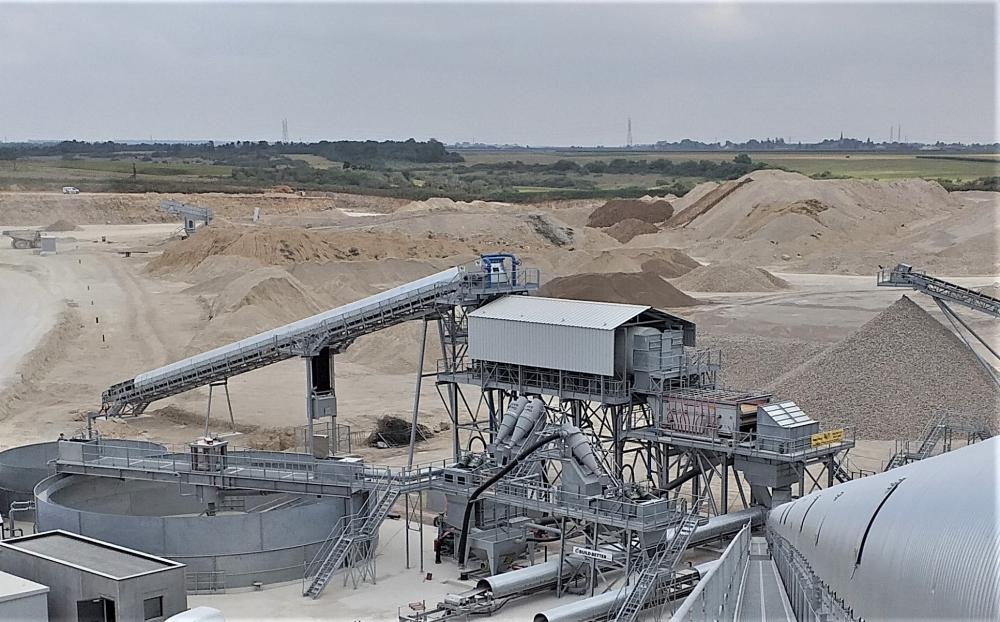

Circuit LAVAGE PRIMAIRE

1 Poste de débourbage avec débourbeur SKAKO SF 12000 x 3200

1 Poste de criblage 15 m2 avec crible CEDARAPIDS LJ TSV 8203-38

7 Transporteurs à bande neufs :

• Alimentation débourbeur : 1200 x 45 ml
• Alimentation pré-stock secondaire : 1200 x 94 ml

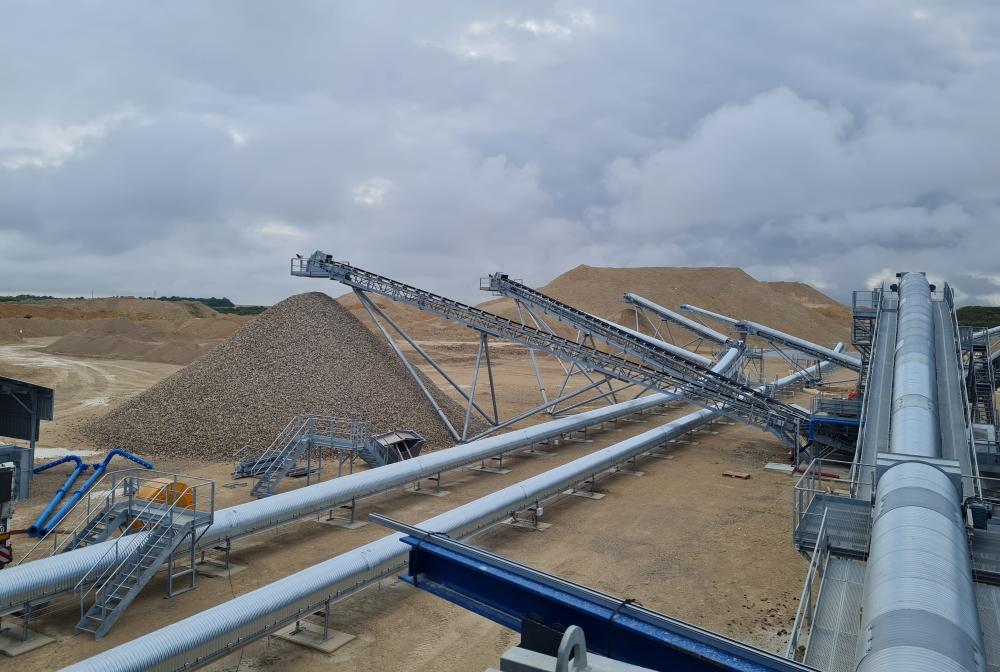

• Eloignement : 800 x 126ml + 650 x 220 ml
• Distribution : 800 x 22 ml orientable
• Mise en stock : 800 x 36 ml + 650 x 36 ml

Circuit SECONDAIRE

Equipement du tunnel du pré-stock secondaire 800 x 1000 avec 1 alimentateur à tablier métallique 4000 x 1300

2 Postes de broyage (intégration 2 broyeurs HSI 1414 fournis par client) :

• Trémie de régulation 80 m³ en eau / 50m³ utiles
• 2 alimentateurs vibrants 1300 x 2500 avec chauffage intégré

2 Postes de criblage :

• 2 cribles CEDARAPIDS 6.20.3 (criblage à sec) / 8.20.2 (fourniture client)
• 2 Laveurs essoreurs 1000 x 3300

2 Alimentateurs de régulation du recyclage :

• 800 x 4ml by pass vers 6 transporteurs
• double sens 1000 x 4ml entre circuit sec et lavé

12 Transporteurs à bande neufs :

• Transfert : 1200 x 126 ml tunnel / 41 ml / 28 ml + 1000 x 45 ml + 650 x 49 ml avec 15 ml table de plaine
• Recyclage : 800 x 59 ml
• Mise en pré-stock : 800 x 112 ml / 20 ml
• Mise en stock : 650 x 36 ml / 36 ml / 30 ml orientable + 800 x 36 ml

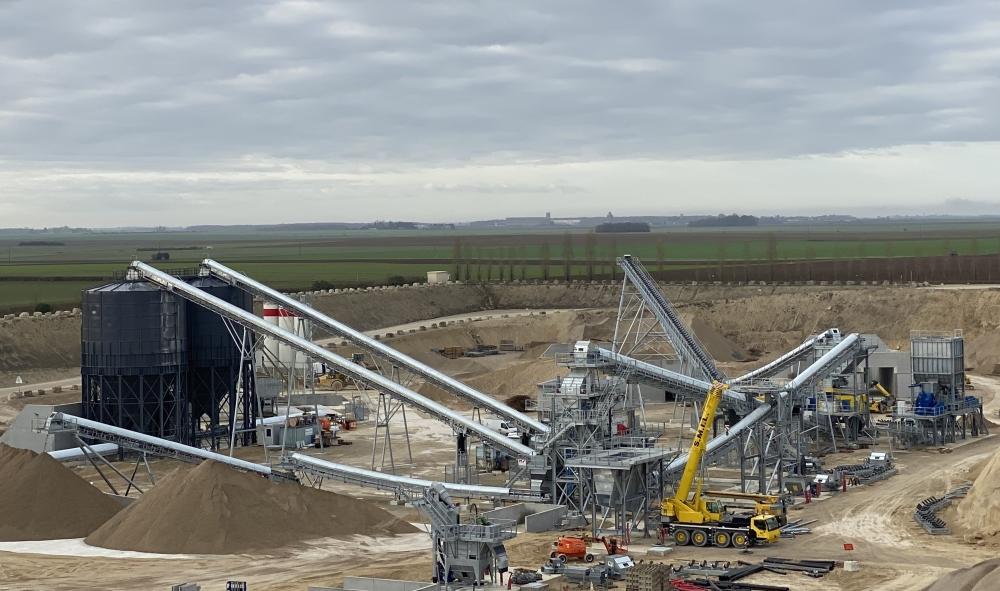

Circuit TERTIAIRE

2 silos de mise en stock 1100 m³ chacun pour alimenter le poste de chargement Camions existant via l’allongement du transporteur en place (1200 x 200 ml)

Equipement du tunnel du pré-stock tertiaire 800 x 1000 avec 2 alimentateurs à bande 1000 x 3000

1 Poste de broyage (intégration 1 broyeur VSI MAG 2700 fournis par le client) :

• Trémie de régulation 20 m³ utiles
• Alimentateur à bande 1000 x 4000

 2 Postes de criblage :

• 1 crible CEDARAPIDS 8.20.3 sous eau (fourniture client)
• 1 crible BOOSTER SS18/23 (fourniture SMIL)
• 2 Laveurs essoreurs 1500 x 3300

7 Transporteurs à bande neufs :

• Transfert : 650 x 20 ml avec 10 ml + 800 x 112 ml tunnel + 1000 x 74 ml
• Recyclage : 800 x 75 ml
• Mise en stock : 650 x 30 ml orientable / 79 ml / 71 ml
